一、基本概念隔絕變壓器：隔絕原邊與副邊的電氣聯接，以抵達安穩電壓、隔絕諧觸及保護人身安全的效果。在電源線和信號傳輸線上裝隔絕變壓器可以對雷電高壓引入起有用的束縛效果，這是由于當強壯的雷電波輸入變壓器時，由于雷電波電壓比變壓器正常的電壓高很多倍，使得鼓舞的磁感應強度遠遠大于鐵芯容許經過的最大磁感應強度BM，因而變壓器鐵芯飽滿，變壓器的磁-電轉換暫時失效，雷電高電壓不能傳輸?shù)阶儔浩鞯母边叄缓蟊Ｗo(hù)用電設備。濾波電路：通低頻阻高頻或者是通高頻阻低頻。在一些電源線路及高頻線路中美妙的規劃可以大大下降浪涌電壓的能量。浪涌保護器：并聯于線路中，當線路上的過電壓抵達SPD動作臨界值的時分，經過SPD的動作，使線路對地構成瞬間的導通情況，用于束縛暫態過電壓或分流浪涌電流的裝置。

二、作業原理及特性

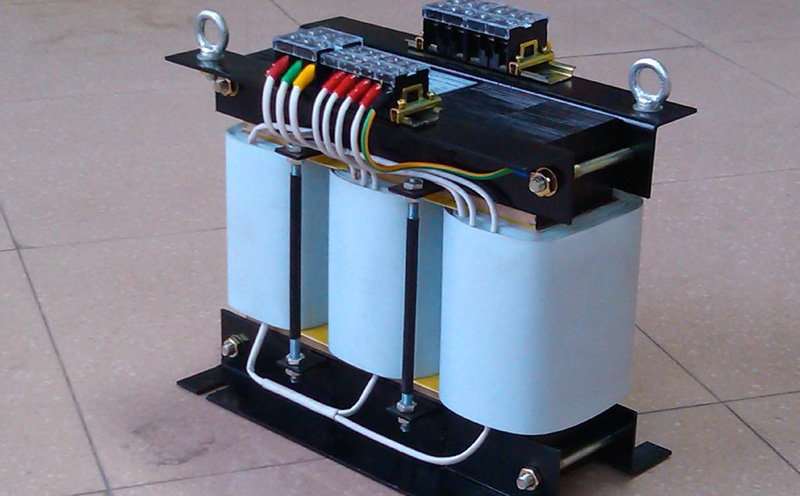

1、隔絕變壓器： 隔絕變壓器防浪涌之等效電路(圖1) 1.1接地方法：將一次側線圈的靜電隱瞞接地(參看圖1的一次側EI)接在電源總開關箱的「接地匯流排」上(注：該接地匯流排是別離連接在總電源中性線及建筑物的根底結構鋼筋上)，有必要是從電源接地匯流排拉過來的電源接地專用線，不能從電源插座的「中性線」接過來。其他的接地引線，包括二次側線圈的靜電隱瞞接地、外殼接地、鐵心接地及一次與二次線圈之間的磁場遮接地，則接在專用接地匯流排上，接地電阻值最好可以控制在10Ω以下效果較佳。 1.2特性：隔絕變壓器防浪涌電壓的才干和水平怎樣，則要看它的耐壓值、絕緣水陡峭其它技術參數。一般來講，一次雷電現象可在瞬間發作上萬伏甚至幾十萬伏的過電壓，這樣的過電壓隔絕變壓器是承受不了的。并且，幾KHZ以內的低頻脈沖也是無法防護的。

2、濾波電路 2.1特性：針對10-100KHz以上的高頻共模雜觸及差模雜波能起到比較好的克制效果，一同可以下降脈沖的陡度。只需美妙的核算安排各電容器及扼流圈的數值，并慎選用材(電容器及抗流圈磁心的質料)即可到達很好的濾波效果，該濾波器內含三只抗流圈(圖3為共模扼流圈的繞線示意圖)。

3、浪涌保護器 浪涌保護器器原理圖(圖4) 3.1特性：吸收浪涌才干可以很大，反應速度可以很快，可以防止各種頻譜下的浪涌電壓的侵襲;可是防浪涌的牢靠功用較低，當SPD損壞后可能會影響到系統正常作業，且器材挑選上需求必定的經歷。

三、運用對比隔絕變壓器一般用于給重要設備/機房供電，減少來自線路的浪涌電壓，可作為電源系統C/D級防護的補償。也可用于信號系統的防浪涌規劃電路中，與SPD起協作效果。一同具有隔絕電源與負載的效果。

濾波電路一般用于高檔防雷插座/UPS的規劃中，減少來自線路的浪涌電壓，可作為電源系統C/D級防護的補償。也可用于信號系統的防浪涌規劃電路中，與SPD起協作效果。一同具有下降浪涌陡度的效果。浪涌保護器可用于防護來自電源線路、信號線路、天饋線路等各種線路的浪涌電壓，可作為B、C、D各級保護，不宜集成在系統中。一同具有通流大、克制電壓低的特征。隔絕變壓器、濾波電路、浪涌保護器宜組合運用，如圖5所示，則防浪涌效果最佳。 ~插座/UPS的規劃中，減少來自線路的浪涌電壓，可作為電源系統C/D級防護的補償。也可用于信號系統的防浪涌規劃電路中，與SPD起協作效果。一同具有下降浪涌陡度的效果。浪涌保護器可用于防護來自電源線路、信號線路、天饋線路等各種線路的浪涌電壓，可作為B、C、D各級保護，不宜集成在系統中。一同具有通流大、克制電壓低的特征。隔絕變壓器、濾波電路、浪涌保護器宜組合運用，如圖5所示，則防浪涌效果最佳。
