電容量是電力電容器的一個重要參數。電容量的變化能反映電容器的內部狀態。例如,當介質受潮、元件擊穿短路時,電容器的電容量將大于正常值;當嚴重缺油時,電容量將小于正常值。因此,測量電容器的電容量,能夠判斷電容器的運行狀態,從而可以采取措施防止電容器在正常工作條件下和過電壓時發生故障。

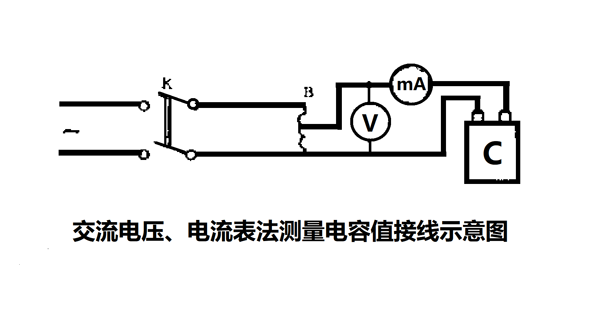

電力電容器的電容量,除采用電容電橋法進行測量之外,還可采用交流阻抗計算法來計算。計算時使用一臺 0~250 伏調壓器、一只 0.5 級 0~300 伏交流電壓表、一只 0.5 級 0~100 毫安交流電流表接在測量電路上(如圖所示),讀取同一時間內的電壓、電流值,按下列公式計算:
C=1000000?(314*Xc)=(Ic*1000000)?(314*U)
式中:
C為電容量,微法uF;
Xc為電容器的容抗,歐姆Ω:Xc=U?Ic;
U為計算時讀取的電壓,伏V;
Ic為計算時讀取的電流,安A。
例如,按圖上的接線進行測量,實測電壓u=260伏;實測電流Ic=44毫安。按上述方法計算:
Xc=U?Ic=260?0.044=5909 歐姆
C=1000000?(314*Xc)=1000000?(314*5909)=0.539 微法
即該電容器的電容量 C=0.539 微法。
