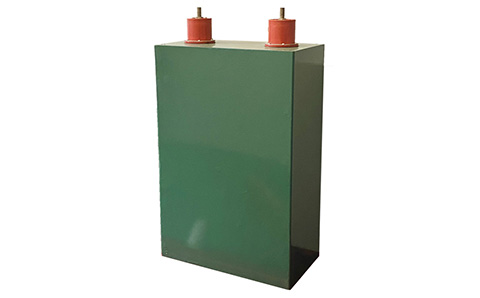

脈沖電容器的功能是怎樣的呢
在電力分配中,脈沖電容器用于功率因數校正。這種脈沖電容器通常作為三相負載連接的三個脈沖電容器。通常,這些脈沖電容器的值不是以法拉為單位,而是以伏安無功表示的無功功率。目的是抵消諸如電動機和傳輸線之類的裝置的感性負載,使負載看起來大部分是電阻性的。
1.抑制和耦合
(1)信號耦合
由于脈沖電容器通過交流電而阻隔直流信號,它們通常用于分離信號的交流和直流分量。該方法稱為AC耦合或“電容耦合”。
(2)去耦
去耦脈沖電容器是用于保護電路的一部分免受另一電路影響的脈沖電容器,例如抑制噪聲。由其他電路元件引起的噪聲通過脈沖電容器分流,減少了對電路的其余部件的影響。
(3)噪聲抑制,尖峰脈沖和緩沖器
當感應電路打開時,通過電感的電流會迅速塌陷,在開關或繼電器的開路上產生大的電壓。如果電感足夠大,則能量可能產生火花,導致接觸點氧化。新打開的電路上的緩沖脈沖電容器為這種脈沖繞過接觸點創造了一條路徑,從而保持了其壽命。緩沖脈沖電容器通常與串聯的低電阻一起使用,以耗散能量并最小化RFI。這種電阻器、脈沖電容器組合可在單個封裝中使用。
2.電機起動器
在單相鼠籠式電動機中,電動機殼體內的初級繞組不能在轉子上起動旋轉運動,而是可以維持轉子運動。為了起動電動機,次級“起動”繞組具有串聯的非極化起動脈沖電容器,以在正弦電流中引入引線。當次級繞組相對初級繞組以一定角度放置時,產生旋轉電場。
3.信號處理
存儲在脈沖電容器中的能量可以用于表示二進制形式的信息,如DRAM中,或模擬形式,如模擬采樣濾波器和CCD中的信息。脈沖電容器可用于模擬電路作為積分器的組件,或者更復雜的濾波器和負反饋環路穩定。信號處理電路還可使用脈沖電容器來集成電流信號。
4.傳感
大多數脈沖電容器被設計成保持固定的物理結構。然而,各種因素將會改變脈沖電容器的結構,并且由此產生的電容變化可用于感測這些因素。
5.振蕩器
脈沖電容器可以在振蕩器電路中具有類似彈簧的特性。在圖像示例中,脈沖電容器可影響晶體管基極處的偏置電壓。分壓電阻的電阻值和電容的電容值一起控制振蕩頻率。脈沖電容器除了根據本身的特性發揮巨大的作用外,還可以與電阻等其他元件進行組合,在電路中可發揮巨大的作用。
希望通過以上介紹,大家能夠進一步了解脈沖電容器的作用和功能。以便幫助大家根據實際情況選擇適合自己的電容器。
